Описание микроконтроллера Arduino Nano

Введение в Arduino Nano

Arduino Nano - это компактная плата на базе микроконтроллера ATmega328, которая содержит все необходимое для удобной разработки электронных проектов в минимальном форм-факторе.

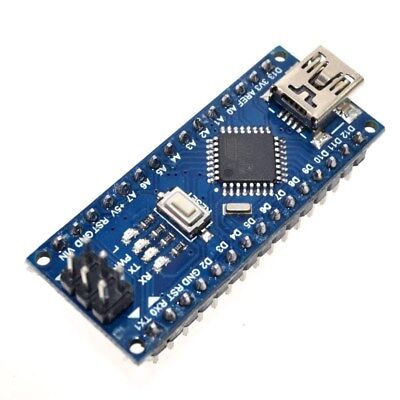

Arduino Nano - компактное решение для ваших проектов

Основные особенности

• Идеальный выбор для проектов с ограниченным пространством
• Полностью совместима с Arduino Uno по функционалу
• Может работать как автономное устройство после программирования
• Подключается через Mini-USB кабель

Технические характеристики

Распиновка

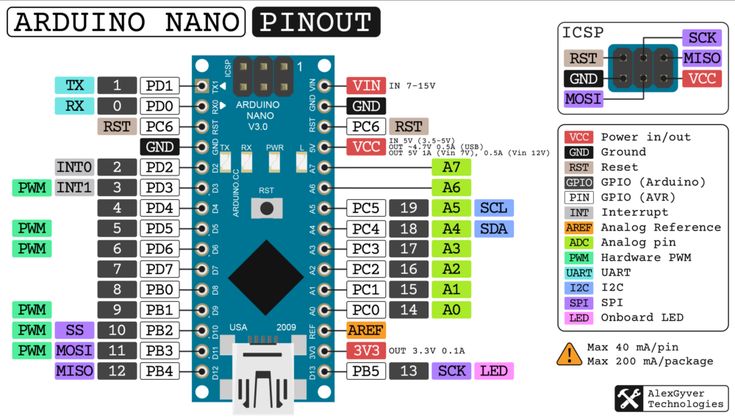

Полная распиновка Arduino Nano

Настройка Arduino IDE

Для начала работы с Arduino Nano необходимо правильно настроить среду разработки:

1. Скачайте и установите последнюю версию Arduino IDE
2. Подключите плату через USB-кабель
3. В меню выберите: Инструменты → Плата → Arduino Nano
4. Выберите правильный процессор:
   • Инструменты → Процессор → ATmega328P (для новых версий)
   • Инструменты → Процессор → ATmega328P (Old Bootloader) (если есть проблемы с загрузкой)
5. Выберите порт подключения

Примеры проектов

1. Мигающий светодиод

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_BUILTIN, HIGH);
  delay(1000);
  digitalWrite(LED_BUILTIN, LOW);
  delay(1000);
}


2. Чтение аналогового датчика

int sensorValue = 0;

void setup() {
  Serial.begin(9600);
}

void loop() {
  sensorValue = analogRead(A0);
  Serial.println(sensorValue);
  delay(100);
}

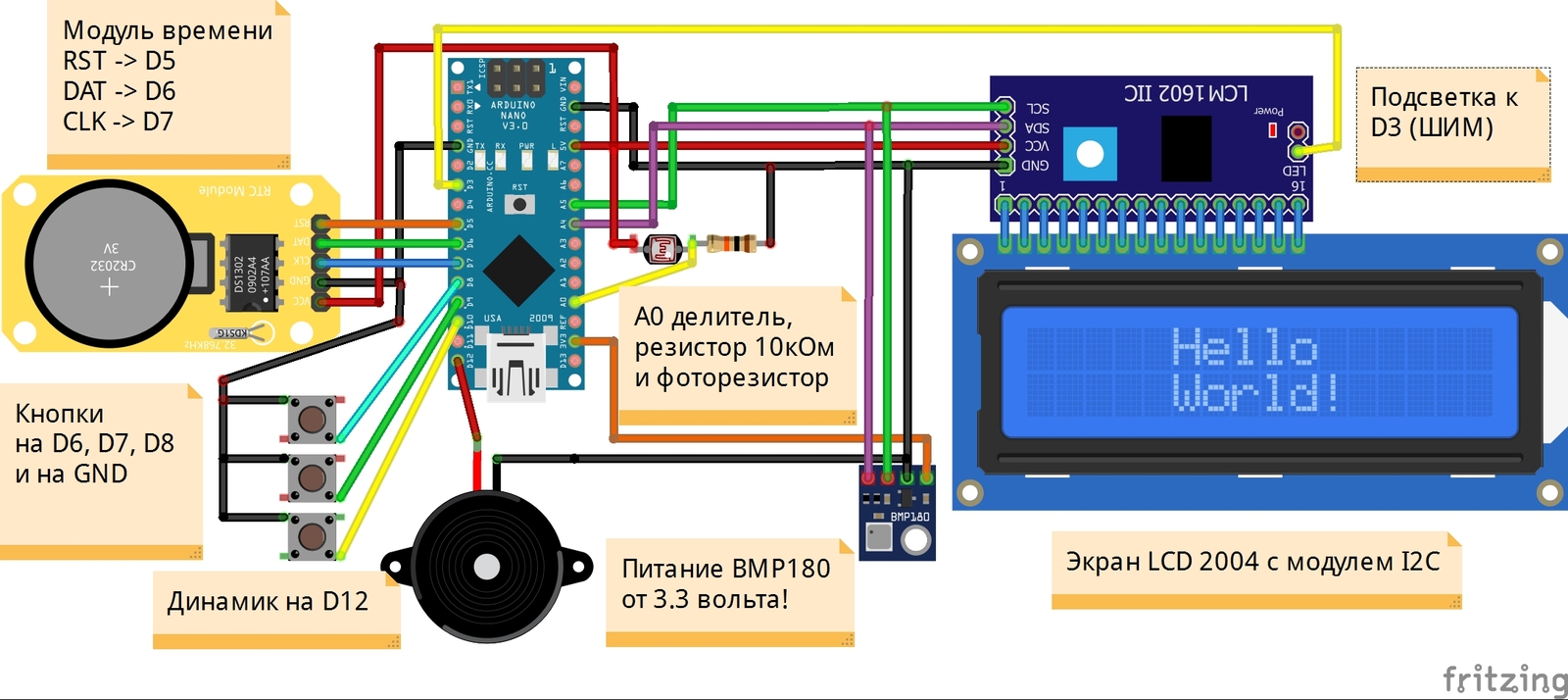

Примеры проектов на базе Arduino Nano
