Полное руководство по программированию WiFi модуля ESP8266 (ESP-01)

Исчерпывающее руководство по подключению, настройке и программированию модуля ESP-01 для ваших IoT проектов

ESP8266 WiFi Arduino IoT ESP-01

Введение в ESP8266 и модуль ESP-01

Модуль ESP8266 от компании Espressif Systems — это экономичный Wi-Fi чип с полноценным стеком TCP/IP и микроконтроллером, который открывает безграничные возможности для создания IoT-устройств. В этой статье мы подробно рассмотрим работу с популярной версией этого модуля — ESP-01.

Модуль ESP-01

Модуль ESP-01 - компактное решение для WiFi подключения

Основные характеристики ESP-01

ESP-01 — это самый компактный и недорогой вариант ESP8266, идеально подходящий для проектов, где важны малые габариты и минимальное энергопотребление. Однако у него ограниченное количество GPIO, что делает его менее универсальным, чем другие версии (например, ESP-12).

Подключение модуля ESP-01 к Arduino

Для успешного подключения ESP-01 к Arduino необходимо учитывать несколько важных моментов, связанных с различиями в уровнях напряжения и особенностями работы модуля.

Необходимые компоненты

Важно! Модуль ESP-01 работает ТОЛЬКО от 3.3V. Подача 5V может мгновенно вывести его из строя. Кроме того, модуль потребляет значительный ток при передаче данных (до 250mA), поэтому встроенный 3.3V стабилизатор Arduino может не справиться.

Подробная схема подключения

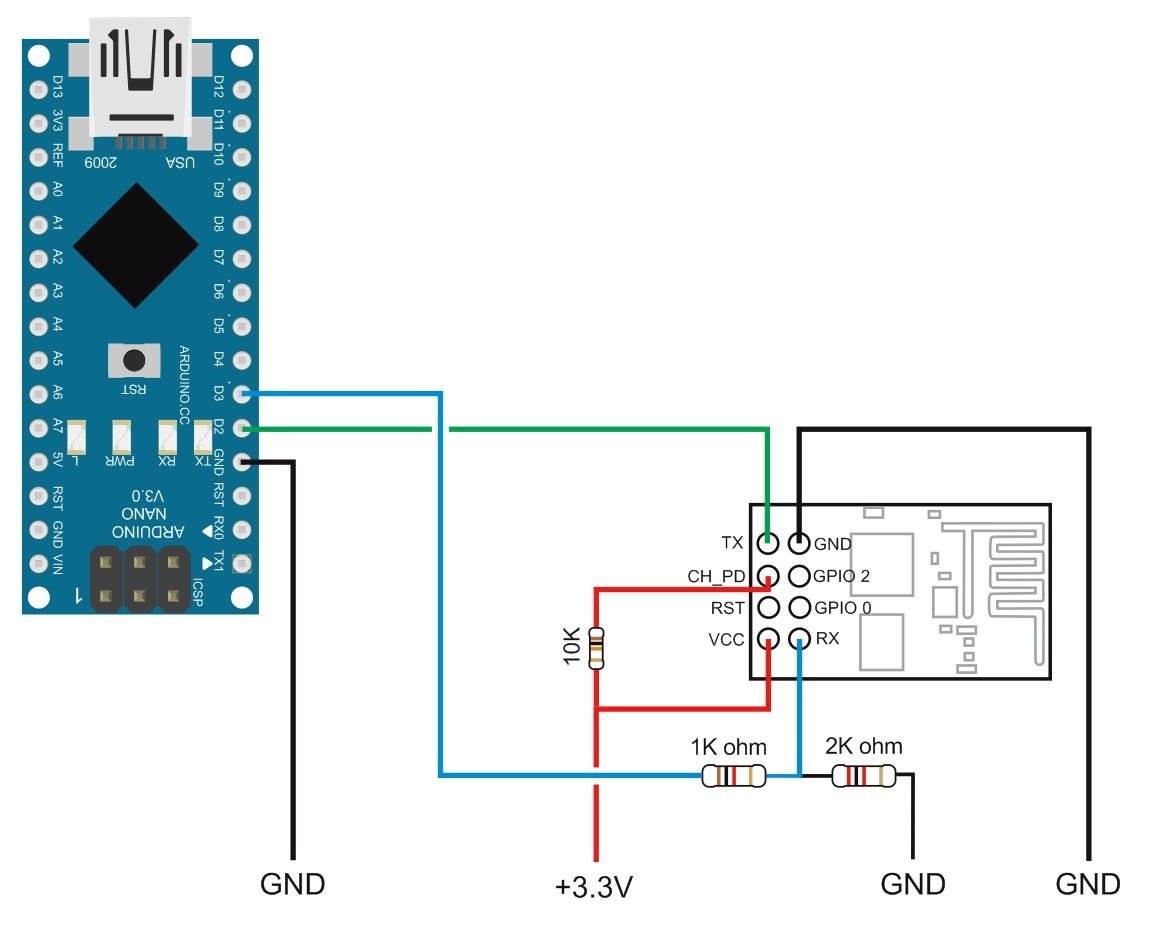

Схема подключения ESP-01 к Arduino

Полная схема подключения ESP-01 к Arduino Uno

Вывод ESP-01 Подключение Примечание
VCC 3.3V Обязательно внешний источник питания
GND GND Arduino Общая земля
CH_PD (EN) 3.3V через резистор 10kΩ Активирует модуль
GPIO0 GND только при прошивке В нормальном режиме оставить "в воздухе"
GPIO2 Не подключать Должен быть HIGH при запуске
RST Кнопка сброса Не обязательна, но желательна
TX RX Arduino через делитель напряжения 3.3V → 1kΩ → TX, 2.2kΩ → GND
RX TX Arduino Прямое подключение (Arduino 5V tolerant)

Альтернативные варианты подключения

Если у вас нет внешнего источника 3.3V, можно использовать FTDI преобразователь или специальный переходник для ESP-01 с встроенным регулятором напряжения и преобразователем уровней.

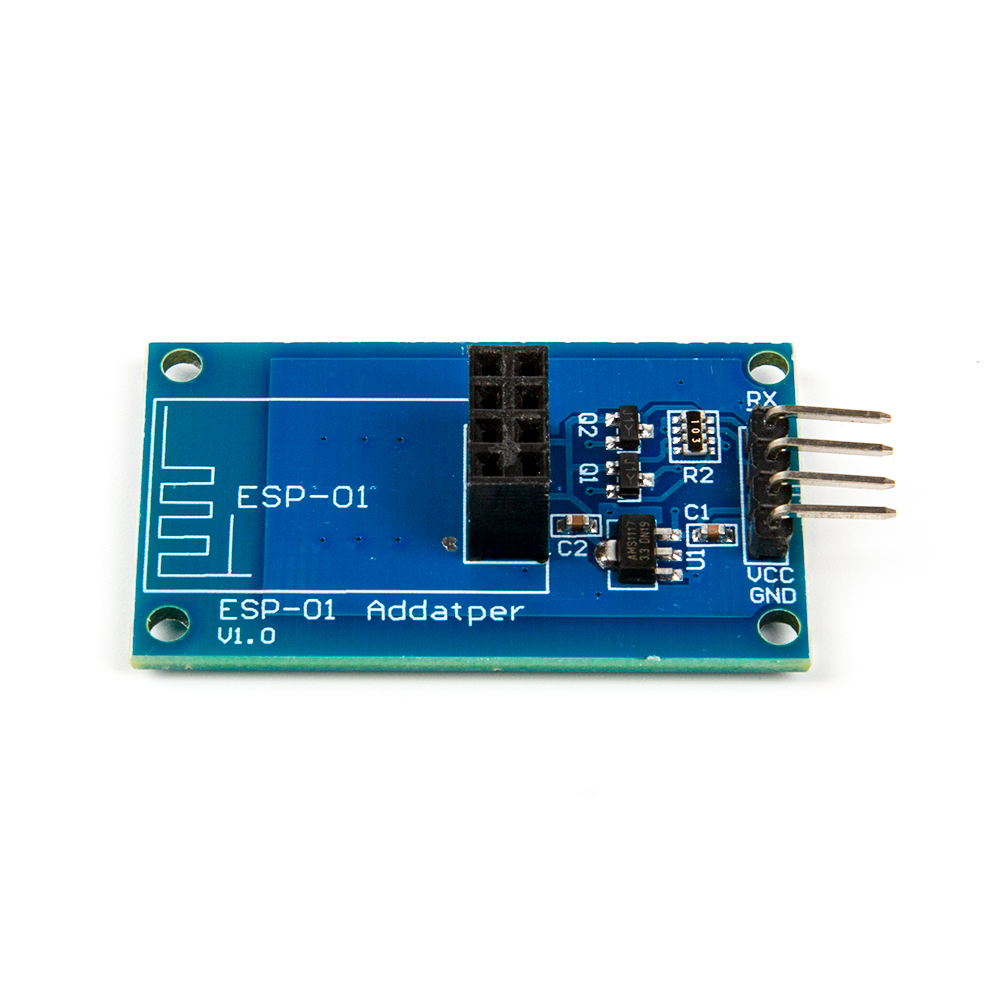

Переходник для ESP-01

Готовый переходник для ESP-01 с преобразователем уровней

Прошивка модуля ESP-01

Для программирования ESP-01 можно использовать как AT-команды, так и полноценную среду разработки Arduino IDE. Рассмотрим оба варианта.

Настройка Arduino IDE для работы с ESP8266

  1. Откройте Arduino IDE и перейдите в Файл → Настройки
  2. В поле "Дополнительные ссылки для Менеджера плат" добавьте URL:
    http://arduino.esp8266.com/stable/package_esp8266com_index.json
  3. Перейдите в Инструменты → Плата → Менеджер плат
  4. Найдите "esp8266" и установите последнюю версию
  5. После установки выберите плату: Generic ESP8266 Module
  6. Установите следующие параметры:
    • Flash Mode: DOUT
    • Flash Size: 1M (512K SPIFFS)
    • Upload Speed: 115200
    • CPU Frequency: 80 MHz

Для успешной прошивки модуля ESP-01 необходимо перевести его в режим программирования:

  1. Подключите GPIO0 к GND
  2. Подайте питание на модуль
  3. Отправьте скетч через Arduino IDE
  4. Отключите GPIO0 от GND и перезагрузите модуль

Проверка связи с помощью AT-команд

Перед программированием полезно проверить связь с модулем через AT-команды:

  1. Подключите модуль как описано выше
  2. Откройте монитор последовательного порта (115200 бод)
  3. Отправьте команду AT - в ответ должно прийти OK
  4. Проверьте версию прошивки: AT+GMR
  5. Просмотрите список доступных WiFi сетей: AT+CWLAP
AT

OK

AT+GMR
AT version:1.7.4.0(May 11 2021 19:13:04)
SDK version:3.0.4(9532ceb)
compile time:May 27 2021 02:59:34
OK

AT+CWLAP
+CWLAP:(3,"MyWiFi",-67,"aa:bb:cc:dd:ee:ff",1)
+CWLAP:(4,"NeighborNet",-82,"11:22:33:44:55:66",6)
OK


Если модуль не отвечает на AT-команды, возможно:

  • Неверная скорость обмена (попробуйте 9600, 57600, 115200)
  • Модуль работает в другом режиме (нужна перепрошивка)
  • Проблемы с питанием или подключением

Примеры кода для ESP-01

Рассмотрим несколько практических примеров использования ESP-01 в проектах.

1. Подключение к WiFi сети

Базовый пример подключения к WiFi сети с выводом IP-адреса:

#include <ESP8266WiFi.h>

const char* ssid = "your_SSID";
const char* password = "your_PASSWORD";

void setup() {
  Serial.begin(115200);
  delay(100);

  // Подключение к WiFi сети
  Serial.println();
  Serial.print("Connecting to ");
  Serial.println(ssid);

  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

  Serial.println("");
  Serial.println("WiFi connected");
  Serial.println("IP address: ");
  Serial.println(WiFi.localIP());
}

void loop() {
  // Здесь может быть ваш код
}


2. HTTP клиент (получение данных с веб-сервера)

#include <ESP8266WiFi.h>
#include <ESP8266HTTPClient.h>

const char* ssid = "your_SSID";
const char* password = "your_PASSWORD";

void setup() {
  Serial.begin(115200);
  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {
    delay(1000);
    Serial.println("Connecting to WiFi...");
  }

  if (WiFi.status() == WL_CONNECTED) {
    HTTPClient http;

    http.begin("http://example.com/api/data"); // URL запроса
    int httpCode = http.GET();

    if (httpCode > 0) {
      String payload = http.getString();
      Serial.println(httpCode);
      Serial.println(payload);
    } else {
      Serial.println("Error on HTTP request");
    }

    http.end();
  }

  delay(30000); // Задержка 30 секунд между запросами
}

void loop() {
}


3. HTTP сервер (управление через веб-интерфейс)

#include <ESP8266WiFi.h>
#include <ESP8266WebServer.h>

ESP8266WebServer server(80);

const char* ssid = "your_SSID";
const char* password = "your_PASSWORD";

void handleRoot() {
  String html = "<html><head><title>ESP-01 Control</title></head>";
  html += "<body><h1>ESP-01 Web Server</h1>";
  html += "<p>GPIO0 state: " + String(digitalRead(0)) + "</p>";
  html += "<a href='/on'><button>ON</button></a>";
  html += "<a href='/off'><button>OFF</button></a>";
  html += "</body></html>";

  server.send(200, "text/html", html);
}

void handleOn() {
  digitalWrite(2, HIGH);
  server.sendHeader("Location", "/");
  server.send(302, "text/plain", "OK");
}

void handleOff() {
  digitalWrite(2, LOW);
  server.sendHeader("Location", "/");
  server.send(302, "text/plain", "OK");
}

void setup() {
  pinMode(2, OUTPUT);
  digitalWrite(2, LOW);

  Serial.begin(115200);
  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {
    delay(1000);
    Serial.println("Connecting to WiFi...");
  }

  Serial.println("WiFi connected");
  Serial.println("IP address: ");
  Serial.println(WiFi.localIP());

  server.on("/", handleRoot);
  server.on("/on", handleOn);
  server.on("/off", handleOff);

  server.begin();
  Serial.println("HTTP server started");
}

void loop() {
  server.handleClient();
}


Для работы с более сложными проектами рекомендуется использовать библиотеки:

  • ESP8266WiFi - базовые WiFi функции
  • ESP8266HTTPClient - HTTP запросы
  • ESP8266WebServer - веб-сервер
  • PubSubClient - MQTT клиент
  • ArduinoOTA - обновление по воздуху

Практические проекты с ESP-01

Вот несколько идей для проектов с использованием ESP-01:

1. WiFi реле

Управление электроприборами через веб-интерфейс или мобильное приложение. Для этого потребуется:

2. Датчик температуры/влажности

Отправка данных с датчика DHT11/DHT22 на веб-сервер или в MQTT брокер. Особенности:

3. WiFi сигнализация

Охранная система с датчиками движения и отправкой уведомлений:

Примеры проектов с ESP-01

Различные проекты на основе модуля ESP-01

Частые проблемы и их решения

Проблема Возможные причины Решение
Модуль не отвечает
  • Неверное питание (не 3.3V)
  • CH_PD не подключен к VCC
  • GPIO0 замкнут на GND
  • Проверить напряжение на VCC
  • Подключить CH_PD к 3.3V через 10kΩ
  • Отключить GPIO0 от GND
Не подключается к WiFi
  • Неверный SSID/пароль
  • Слабый сигнал
  • Проблемы с DHCP
  • Проверить учетные данные
  • Использовать WiFi.RSSI() для проверки сигнала
  • Попробовать статический IP
Сброс при передаче данных
  • Недостаточный ток блока питания
  • Просадки напряжения
  • Использовать источник с током ≥300mA
  • Добавить конденсатор 100-470µF
Не загружается прошивка
  • GPIO0 не подключен к GND
  • Неверная скорость порта
  • Проблемы с драйверами
  • Убедиться, что GPIO0 на GND при прошивке
  • Попробовать разные скорости (115200, 57600)
  • Обновить драйверы CH340/CP2102
Модуль перегревается
  • Короткое замыкание
  • Превышение напряжения
  • Проверить соединения на плате
  • Убедиться, что подается не более 3.3V

Совет: Если модуль ведет себя нестабильно, попробуйте:

  1. Сбросить настройки AT-командой AT+RESTORE
  2. Обновить прошивку до последней версии
  3. Использовать внешнюю антенну (для моделей с коннектором)
